Klark Teknik DI 22P

Назначение и область применения

Klark Teknik DI 22P — двухканальный пассивный директ-бокс, построенный на базе высококачественных трансформаторов Midas. Устройство предназначено для согласования высокоимпедансных источников сигнала с низкоимпедансными балансными входами микшерных пультов, аудиоинтерфейсов и систем звукозаписи. Модель подходит для подключения электрогитар, бас-гитар, синтезаторов, семплеров, проигрывателей MP3/CD, ноутбуков, планшетов, смартфонов, барабанных субмикшеров и другого линейного оборудования как в студийных, так и в концертных условиях. Благодаря способности обрабатывать сигналы вплоть до 30 dBu, DI 22P можно использовать для подключения выходов усилителей мощности или акустических систем к звукозаписывающему тракту.

Конструкция и органы коммутации

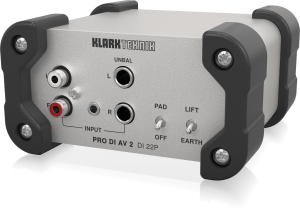

Корпус прибора выполнен из прочного алюминиевого профиля, усиленного резиновыми угловыми бамперами. Такая конструкция обеспечивает надёжную защиту внутренних компонентов при транспортировке и интенсивной эксплуатации. Габариты составляют 118 x 112 x 64 мм, масса нетто — 0,53 кг.

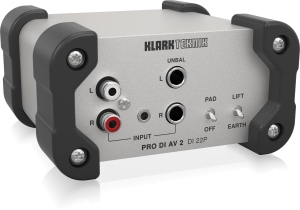

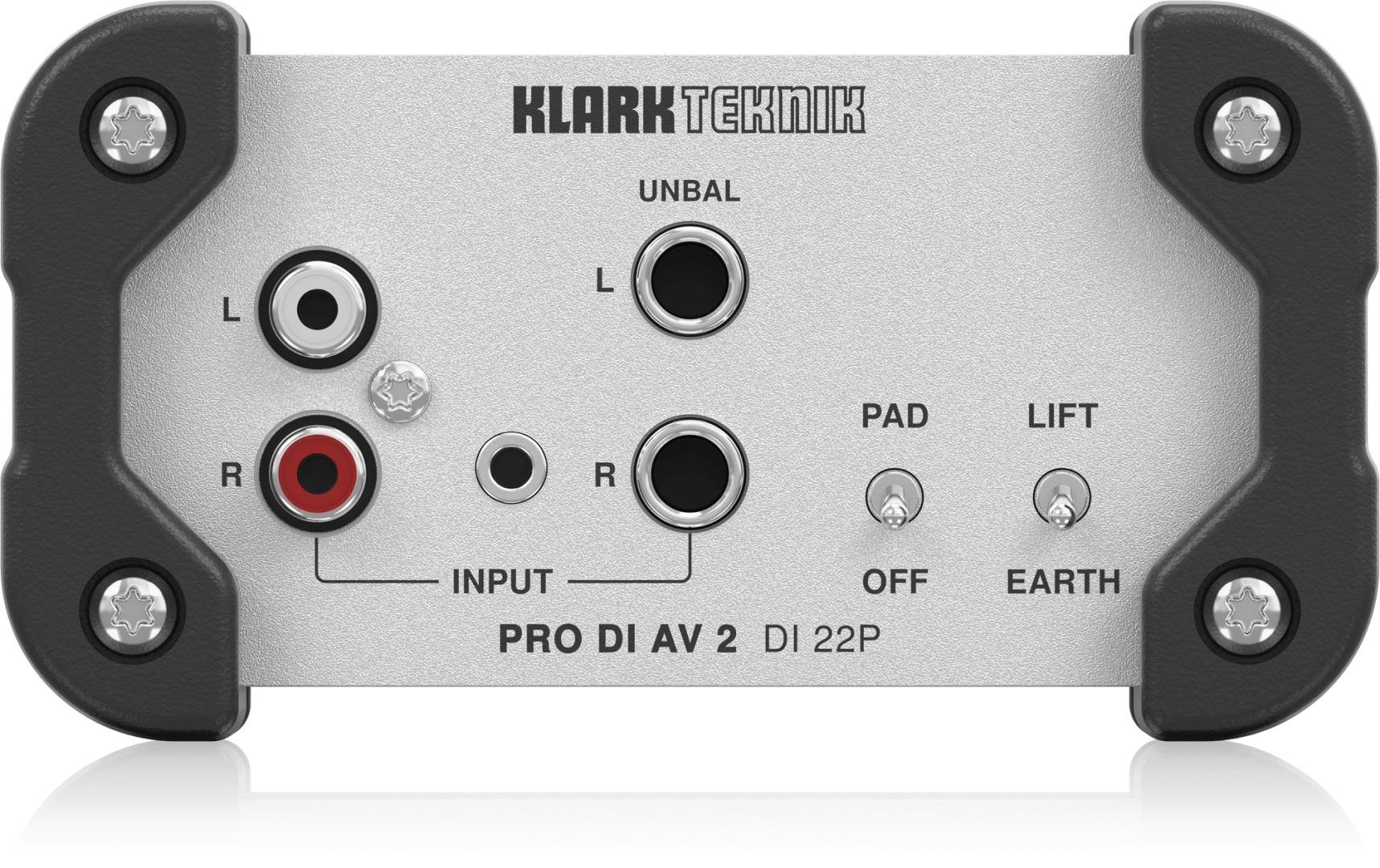

Передняя панель содержит все входные разъёмы: два монофонических 1/4" TS Jack, стереофонический 1/8" TRS mini-Jack и два RCA (Cinch). Неиспользуемые входы могут выполнять функцию параллельных сквозных выходов (thru) для маршрутизации сигнала на дополнительные устройства. Здесь же расположены два переключателя: аттенюатор Pad (-15 дБ) и лифт земли (Earth Lift).

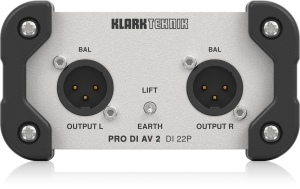

Задняя панель оснащена двумя балансными XLR-выходами производства Neutrik. Между разъёмами XLR размещён дополнительный переключатель Earth Lift, позволяющий разрывать земляную связь между выходами и остальной схемой.

Принцип работы и схемотехника

DI 22P использует полностью пассивную схемотехнику на основе фирменных трансформаторов Midas, что исключает необходимость в батарейном или фантомном питании. Трансформаторная гальваническая развязка гарантирует полное устранение контуров заземления и подавление низкочастотных наводок.

Входной импеданс составляет 30 кОм, что обеспечивает минимальную нагрузку на источник сигнала и сохраняет его частотные и динамические характеристики. Выходной импеданс равен 600 Ом — стандартное значение для подключения к профессиональным микшерным пультам. Частотный диапазон 20 Гц – 30 кГц (±1 дБ) охватывает весь слышимый спектр с высокой линейностью. Коэффициент гармонических искажений (THD+N) не превышает 0,01% при 1 кГц и уровне 0 dBu, а отношение сигнал/шум достигает 105 dBu, что соответствует параметрам студийного класса.

Аттенюатор Pad снижает входной сигнал на 15 дБ, позволяя подключать источники с высоким уровнем выходного напряжения, включая выходы усилителей мощности, без риска перегрузки входных цепей. Переключатели Earth Lift разрывают земляные петли, устраняя фоновый гул и помехи.

Примеры использования

• Подключение электрогитары или бас-гитары к микшерному пульту или аудиоинтерфейсу для записи или живого выступления.
• Подключение стереофонического синтезатора, семплера или драм-машины к PA-системе через балансные XLR-кабели длиной до нескольких десятков метров.
• Интеграция бытовых источников (MP3-плеер, смартфон, планшет) в профессиональный тракт для воспроизведения фонограмм на конференциях и мероприятиях.
• Снятие сигнала с параллельного выхода усилителя мощности и его передача на записывающее устройство без потери качества.
• Подключение ноутбука к микшерному пульту при проведении презентаций, видеоконференций и аудиомонтажа.

Ключевые преимущества

• Трансформаторы Midas обеспечивают кристально чистую передачу сигнала без шумов и искажений.
• Три типа входных разъёмов (Jack 1/4", RCA, mini-Jack 1/8") — подключение любых источников без переходников.
• Аттенюатор -15 дБ для работы с горячими сигналами линейного и акустического уровней.
• Двойной Earth Lift (на входе и выходе) для полного устранения земляных петель.
• Балансные XLR-выходы Neutrik с гальванической развязкой.
• Полностью пассивная конструкция — не требует питания, готова к работе сразу после подключения.
• Прочный алюминиевый корпус с резиновыми угловыми накладками, рассчитанный на гастрольную эксплуатацию.
• Широкий динамический диапазон и сверхнизкий уровень шума.
